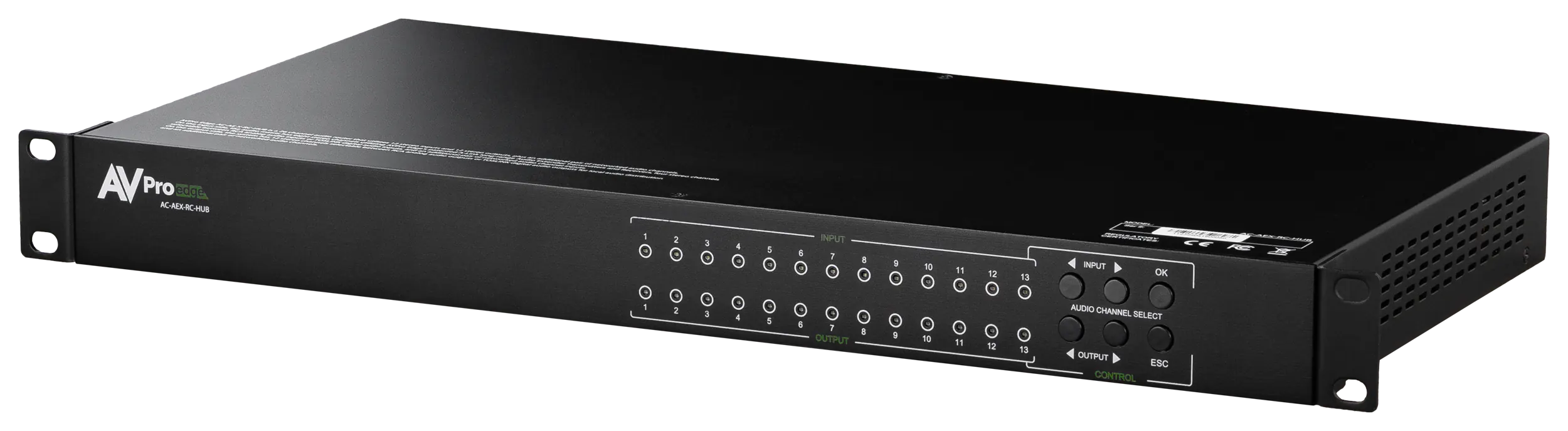

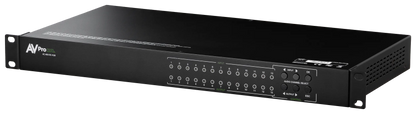

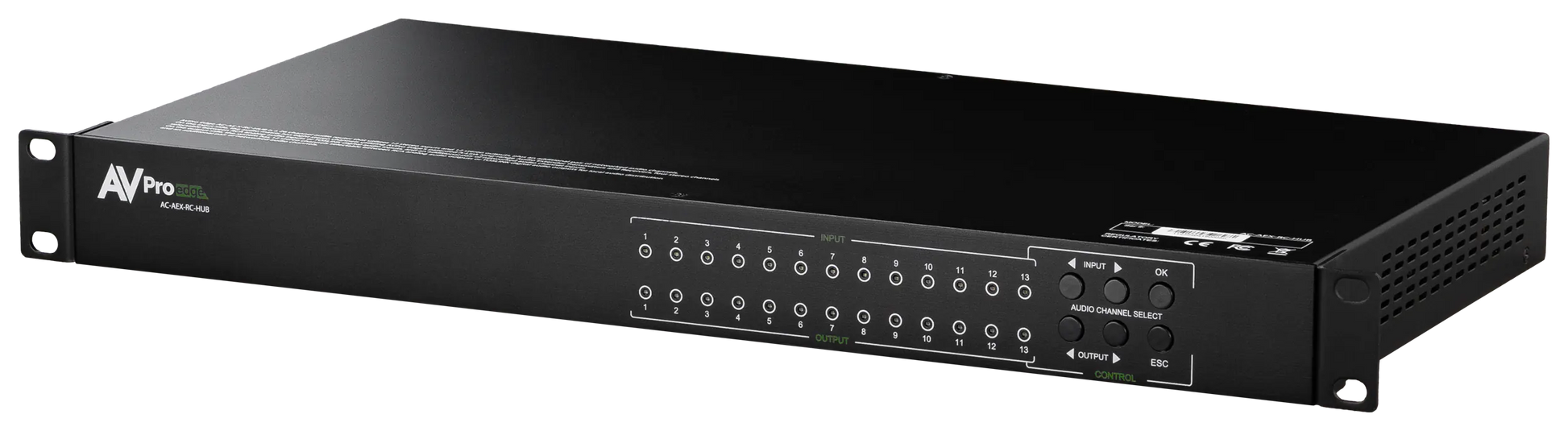

12x12 Audio-Only Matrix Switching Aggregation Hub

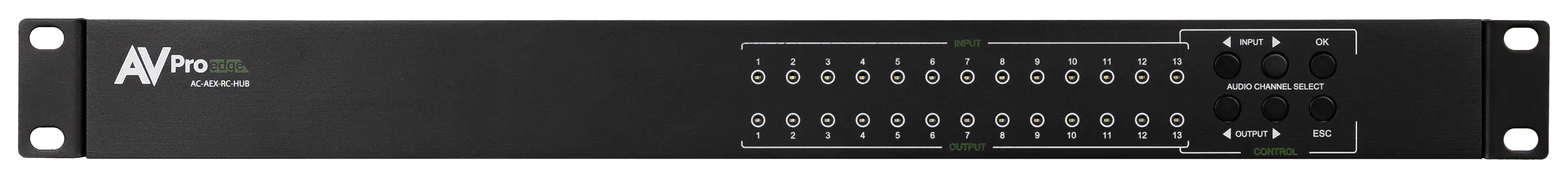

AC-AEX-RC-HUB – Zentrale Audio-Sammel- und Verteilmatrix (12×12, PoC, Toslink & RCA)

Innovation ohne Stillstand – mit dem AC-AEX-RC-HUB präsentiert AVPro Edge das erste Vollbreiten-Audiochassis, das ausschließlich für Audioanwendungen entwickelt wurde.
Dieses Gerät wurde konzipiert, um bis zu zwölf Audioquellen – darunter acht dezentrale Quellen über große Entfernungen und vier lokale Quellen – in einer zentralen Einheit zusammenzuführen.
Integrierte Matrixing-Funktionalität ermöglicht die nahtlose Systemintegration in professionelle Installationen.

Gesteuert wird der AC-AEX-RC-HUB über die intuitive AVPro Edge GUI oder per API-Integration in gängige Automationssysteme wie Control4, Crestron, Elan, Savant und viele andere.

---

12 Audioeingänge – 8 über Power over Cable (PoC)

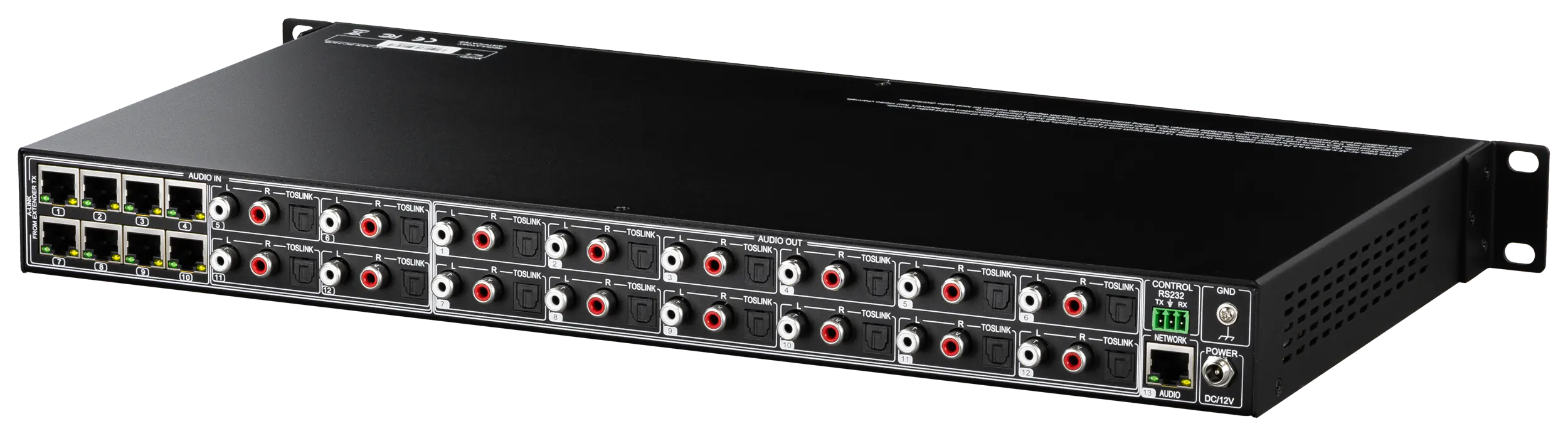

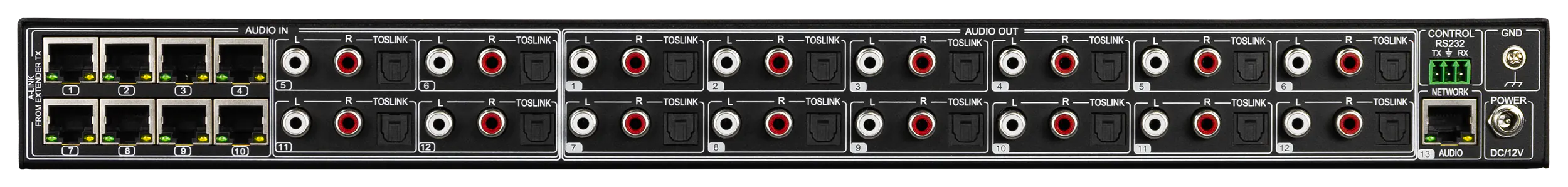

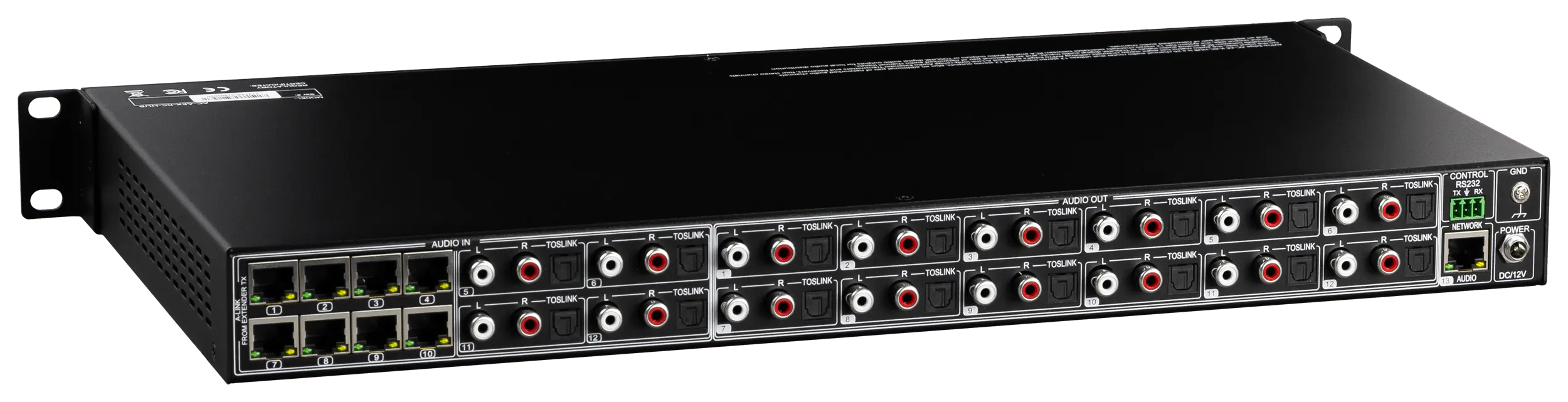

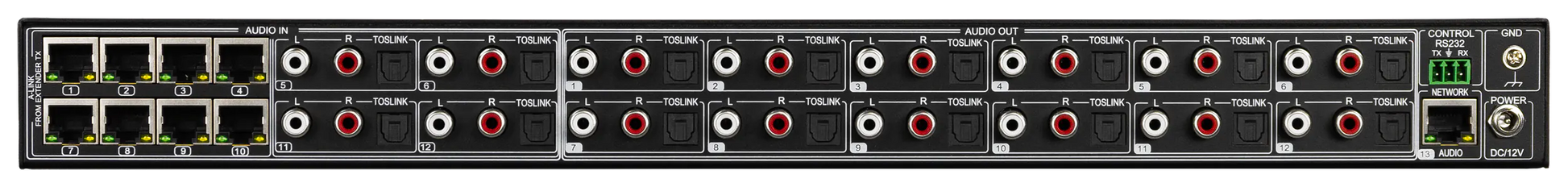

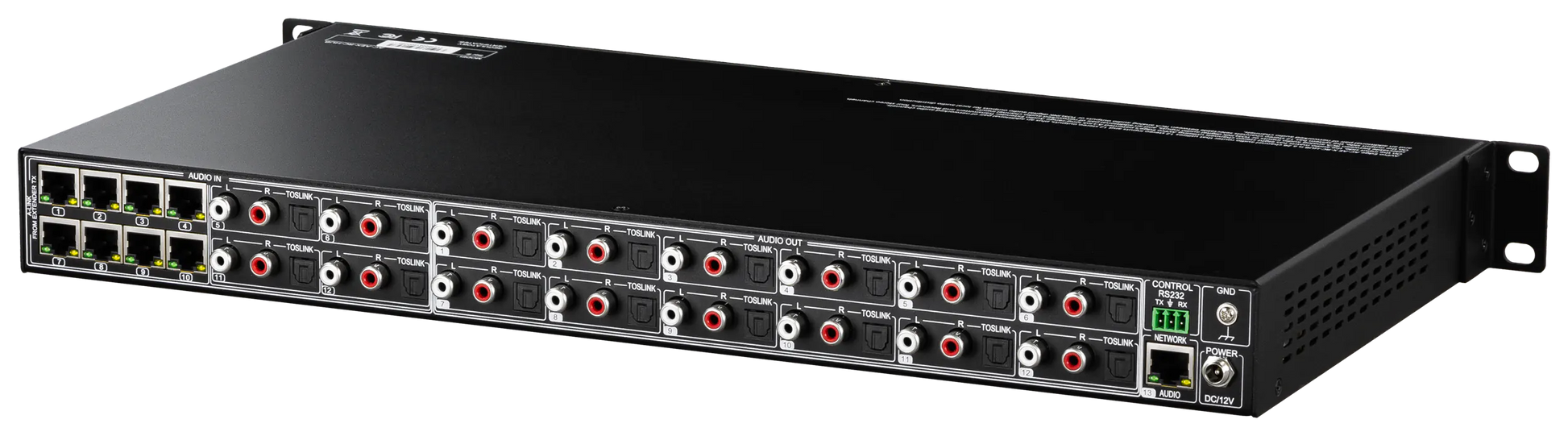

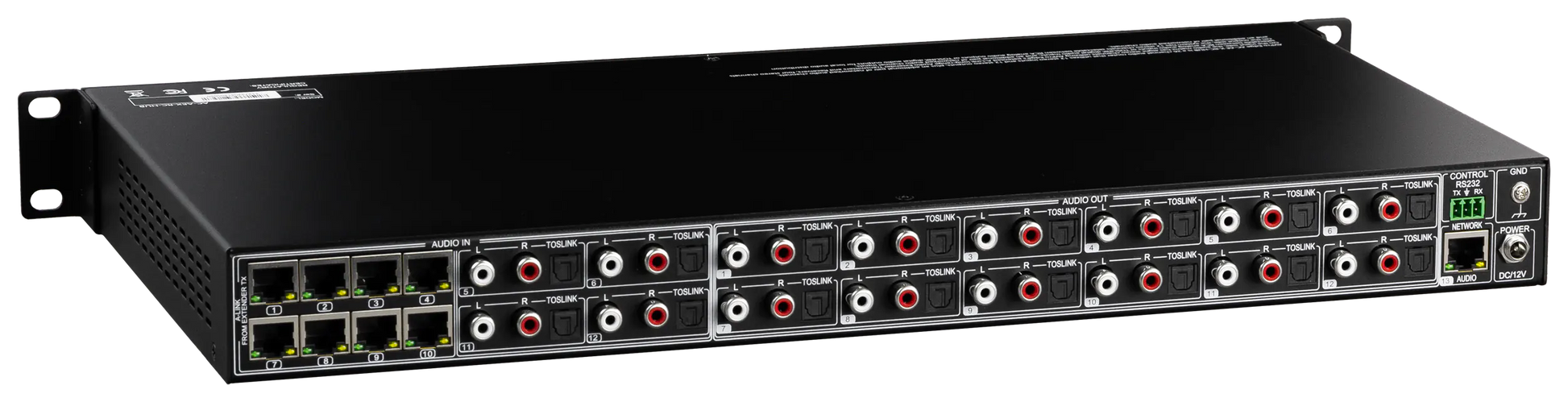

Der AC-AEX-RC-HUB verfügt über 12 Audioeingänge und 12 Audioausgänge, jeweils als Toslink (optisch) oder RCA (analog L/R) ausgeführt.
Acht Eingänge sind für den Signalempfang von entfernten Quellen vorgesehen, die über Ethernet-Kabel mit PoC (Power over Cable) angebunden werden.
Die maximale Übertragungsdistanz beträgt 100 Meter über UTP und 130 Meter über STP.

Hinweis: Jeder der acht entfernten Eingänge erfordert einen AVPro Edge AC-AEX-T Audio-Extender-Transmitter (separat erhältlich).

---

AC-AEX-T für Rack-Installationen

Alternativ können AC-AEX-T-Sender auch direkt im Systemrack eingesetzt werden – ideal für Rack-basierte Quellen wie Multiroom-Streamer oder Satellitenradio-Tuner.
Die Verbindung erfolgt über kurze RJ45-Patchkabel.
Mit dem AC-EZRACK-15 lassen sich mehrere Transmitter ordentlich und platzsparend montieren.

---

12 Audioausgänge (Toslink & RCA)

Jeder Ausgang liefert gleichzeitig Toslink- (PCM 2-Kanal Stereo) und analoge L/R-Signale über RCA – ohne Mehrkanal-Downmixing.
Dies ermöglicht eine parallele Signalverteilung in verschiedene Systeme oder Zonen.

---

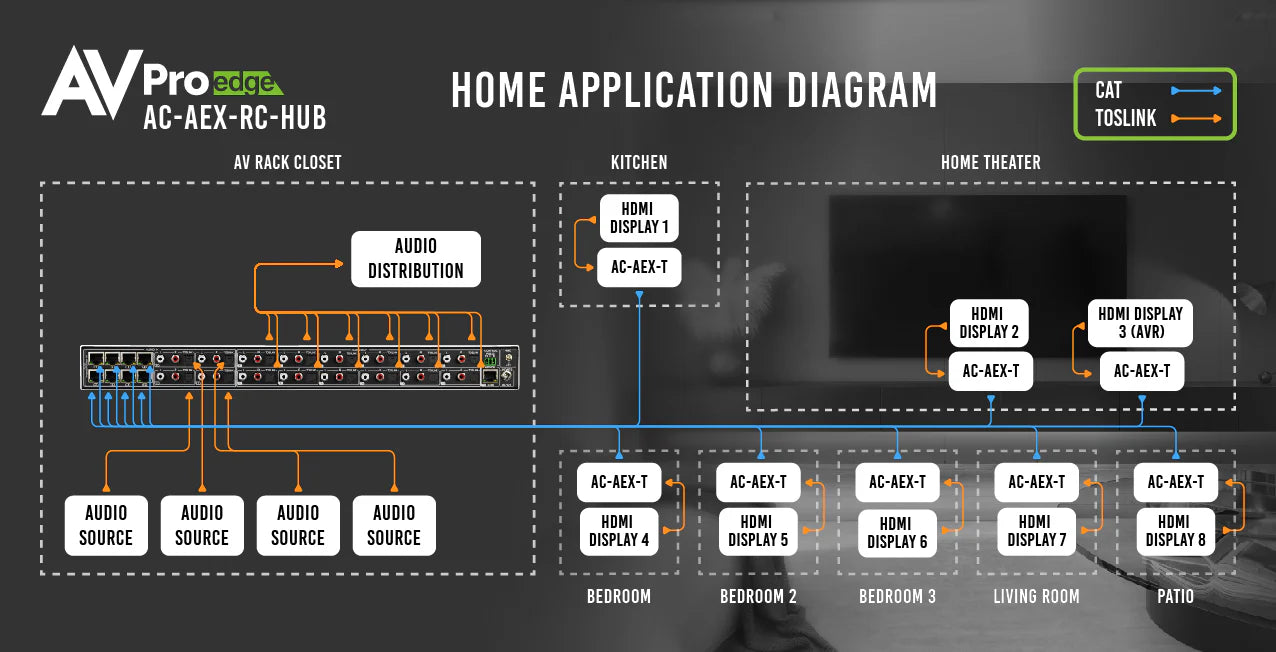

TV-Audio über architektonische Lautsprecher

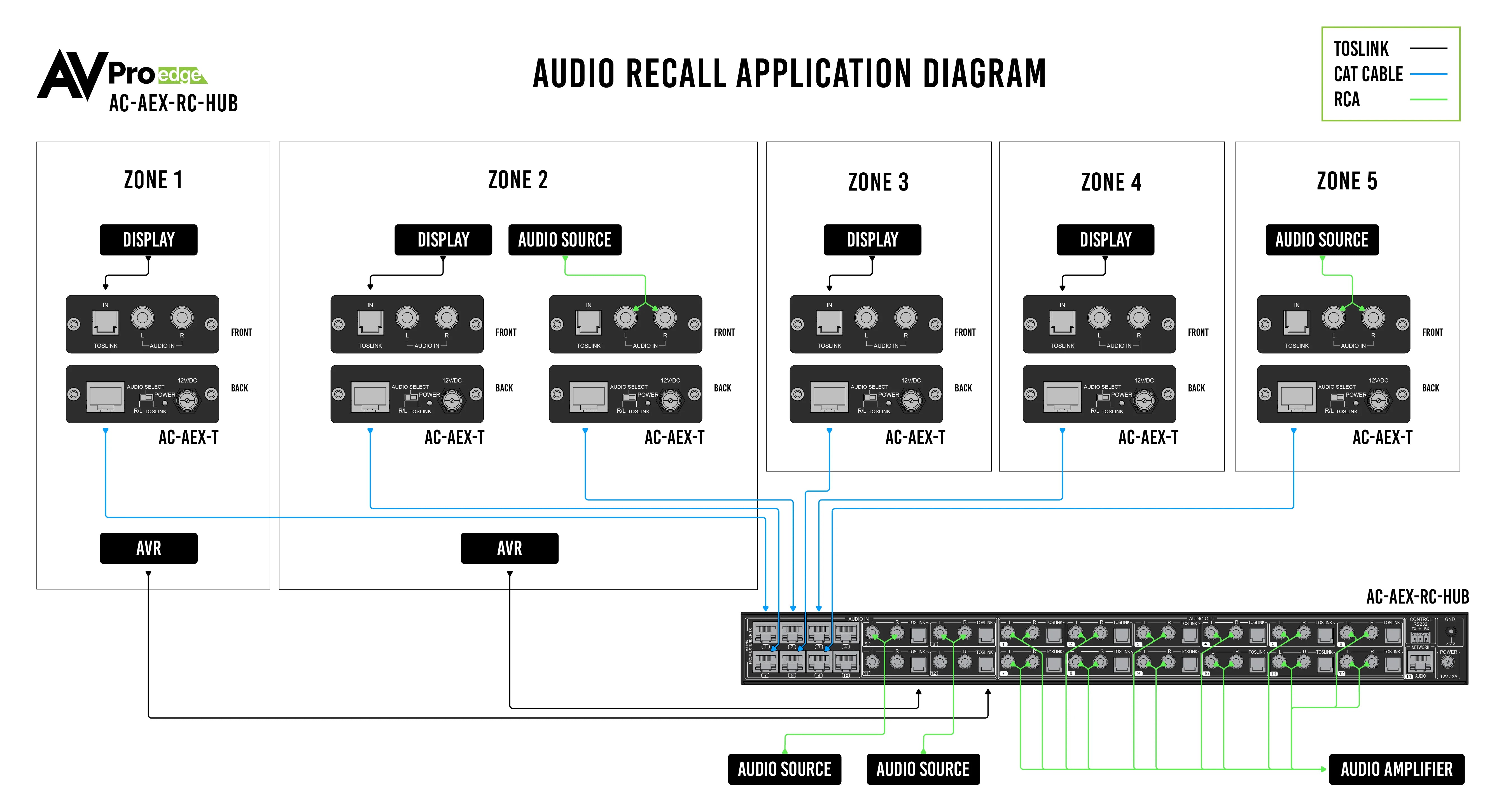

Mit einem AC-AEX-T Transmitter hinter einem Fernseher – selbst ultraflachen OLED-Modellen – lässt sich der Ton aus TV-Apps oder ATSC-Tunern über CAT-Kabel zurück zum AC-AEX-RC-HUB senden.
Von dort aus kann das Signal über Systemverstärker und Lautsprecherverteilungen an architektonische Lautsprecher weitergeleitet werden.
So entfällt der Einsatz sichtbarer Mini-Verstärker oder zusätzlicher Verkabelung, die bei manchen TV-Marken ohnehin nicht unterstützt wird.

---

Erweitert Audio-Ausgänge von AVPro Edge Videomatrixen

Da viele Installationen mehr Audiobereiche als Videozonen umfassen, kann der AC-AEX-RC-HUB die Audioausgänge bestehender AVPro Edge Videomatrixen, z. B. der Axion-Serie, um 12 zusätzliche Zonen erweitern.
Perfekt, um TV-Audio (z. B. vom Sportevent) in Nebenräume oder öffentliche Bereiche zu verteilen, in denen keine Displays installiert sind.

---

Audiokonfiguration & Klangsteuerung

Sieben vorkonfigurierte EQ-Kurven erlauben eine präzise Klangabstimmung.
Zusätzlich lassen sich Lautstärke und Balance (Lt/Rt) individuell anpassen – optimal für akustisch anspruchsvolle Umgebungen.

---

Technische Highlights:

• 12 Audioeingänge / 12 Audioausgänge (Toslink & RCA)

• 8 entfernte Eingänge über PoC (CAT-Kabel) – bis 100 m UTP / 130 m STP

• Kompatibel mit AC-AEX-T Audio-Transmittern

• Matrixing & Steuerung über AVPro Edge GUI oder API (Crestron, Control4, Savant, Elan)

• Simultane Ausgabe von optischem und analogem Stereo-Audio

• Einfache Integration in AVPro Edge Videomatrixen (z. B. Axion-Serie)

• Ideal für TV-Audio-Rückführung über architektonische Lautsprecher

• 7 EQ-Voreinstellungen sowie individuelle Lautstärke- und Balanceregelung

• Rackmontagefähig, kompatibel mit AC-EZRACK-15

• Professionelle Lösung für Multiroom- und kommerzielle Audioverteilungen

---
